La chaudière gaz à condensation est particulièrement avantageuse en termes d'économies et de rendement. Elle consomme, en effet, moins d'énergie qu'une chaudière classique, son principe de fonctionnement restant similaire à celui d'un système de chauffage traditionnel. Néanmoins, elle tire son énergie de la fumée des combustions et utilise sa chaleur. Découvrez le fonctionnement de ce système de chauffage !

Qu'est-ce qu'une chaudière gaz à condensation ?

La chaudière gaz à condensation, aussi appelée chaudière ventouse, fonctionne selon un principe de récupération de la chaleur émise par les fumées. Ces rejets de combustion contiennent, en effet, de nombreuses calories dans lesquelles le système puise.

Cette récupération de la chaleur émise permet de préchauffer un liquide caloporteur, le plus souvent de l’eau, qui passe ensuite dans votre circuit de chauffage. Avec ce système, plus performant qu’avec une chaudière traditionnelle, vous utilisez ainsi moins d’énergie !

10 %
Il s’agit, environ, de la chaleur supplémentaire utilisée par la chaudière grâce à la récupération des calories issues des fumées !


Un fonctionnement qui permet donc d'accroître ostensiblement son rendement, qui dépasse le plus souvent les 100 %. C’est pourquoi ce modèle est parfois dit à Très Haute Performances Énergétiques (THPE).

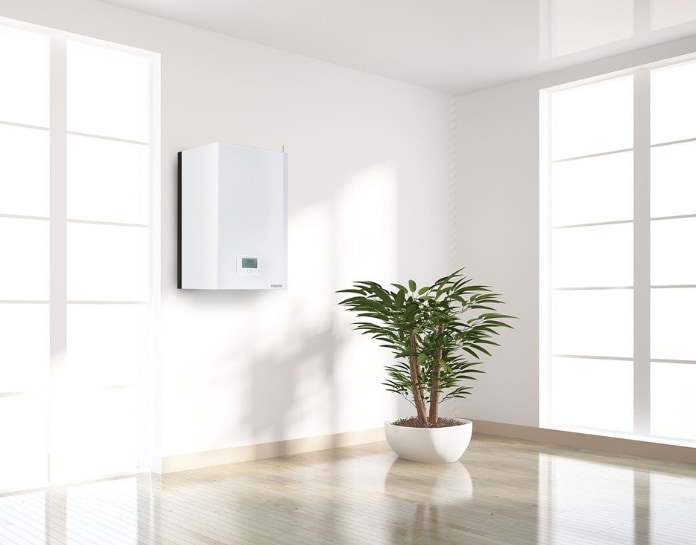

Fonctionnement chaudière gaz condensation

Si cette chaudière est aussi retrouvée sous l’appellation ventouse, c’est parce qu’il n’y a aucun échange d’air avec la pièce où elle est installée. Ce système limite ainsi nettement plus les risques d’intoxication au monoxydede carbone, en comparaison avec les modèles classiques.

L’info IZI
Les chaudières à condensation sont les modèles les plus installés, quand le logement le permet. Si ce n’est pas possible, en appartement avec un conduit collectif par exemple, les chaudières Bas NOx sont alors privilégiées.

Comment fonctionne la chaudière gaz à condensation en détail ?

Le modèle à condensation fonctionne, bien entendu, différemment d’une chaudière classique. Combustion, récupération des fumées… Comment celle-ci arrive à optimiser son rendement et donc vos économies d’énergie ?

Combustion et récupération de chaleur des fumées

Qu'il s'agisse de butane ou de propane, le gaz brûlé vient soit du réseau, soit d'une citerne individuelle quand un raccordement au gaz de ville n'est pas possible. En brûlant, ce combustible produit de l’énergie et des fumées. Ce qui différencie la chaudière gaz à condensation des autres appareils est l'usage qu'elle fait de ces émanations.

Elle refroidit la vapeur d'eau jusqu'à la transformer en liquide pour en récupérer de la chaleur dite latente, qui réchauffe le retour de l’eau du réseau. La chaleur latente se définit comme l’énergie nécessaire qu’il faut à un corps pour changer d’état physique sans changer de température.

200°C
Il s’agit de la température que les fumées peuvent atteindre.


Les fumées dites à perte et donc évacuées atteignent ainsi près de 200°C. Grâce à la récupération des calories contenues par le condenseur, la chaudière à condensation
génère des économies substantielles !

Découvrez nos chaudières gaz à condensation :

[sliderShortcode product1="50" product2="254" product3="35"]

Température : le retour d'eau du réseau à moins de 58°C

Un second principe qui régit le fonctionnement de la chaudière gaz à condensation est la température du retour d'eau.

Ce retour d'eau doit se faire à basse température pour assurer une économie énergétique. En effet, si le retour chauffage n’atteint pas le point de rosée (inférieur à 58°C), il devient impossible aux vapeurs d'eau évacuées de condenser. Il est donc impératif, pour assurer des régimes basse température, de procéder à une isolation efficace du logement.

Par exemple, pour des maisons mal isolées, la condensation n’apparaît qu'à des températures externes de +5°C. Sous 4°C, le système de chauffage fonctionne comme une chaudière classique, au détriment de la consommation et de son rendement.

L’idéal est de posséder un plancher chauffant. Ces derniers diffusent, en effet, une chaleur douce en continu. La norme DTU 65.14 exige qu'elle n’excède pas les 28°C en surface de contact. Quant au liquide qui circule, il ne doit pas dépasser les 50°C. Les planchers chauffants sont donc vraiment conseillés pour leur compatibilité avec la condensation.

Le conseil IZI
Vous ne pouvez pas installer de plancher chauffant ? Vous pouvez coupler votre système de chauffage avec des radiateurs fonctionnant à des températures inférieures à 60°C.

Les conditions d'évacuation des condensats

Pour évacuer les liquides issus de la condensation, il est nécessaire de pouvoir disposer d'un conduit d’évacuation, déjà présent ou à mettre en place. Ce dernier est normalement relié au réseau d'eaux usées déjà existant.

Si vous possédez un conduit en cheminée, il est nécessaire de procéder à un tubage, soit l’installation d’un tube en PVC supportant l'acidité, les condensats étant corrosifs. Il est aussi possible d’utiliser des neutraliseurs, pour limiter les dégâts causés aux canalisations et assurer également une meilleure protection environnementale. Le neutraliseur s’impose dès lors que l’évacuation est en acier/fonte/cuivre ou que la vidange se dirige vers une fosse septique.

Si l’évacuation se trouve au-dessus de l'appareil, il est nécessaire d’installer une pompe de relevage. Elle a comme fonction de pomper l'eau sans nécessité de pente et s'impose donc quand il y a impossibilité de surélever la chaudière condensation. Néanmoins, il faut penser à maintenir cette pompe en bon état pour éviter tout risque d'inondation.

L’info IZI
Les contraintes légales et techniques sont nombreuses ! En installant votre chaudière gaz à condensation avec IZI by EDF, vous êtes conseillé sur les conduits d'évacuation à mettre en place et les conditions d’installation plus adaptées à votre environnement.

Quels sont les avantages et inconvénients de ce type de chauffage ?

Si la chaudière à condensation est aujourd’hui si plébiscitée, c’est que cette dernière présente de nombreux avantages ! Le premier d’entre eux, et non des moindres, c’est qu’elle permet de faire des économies d’énergie, puisqu’elle utilise moins de combustibles pour chauffer.

20 à 30 %
Ce sont les économies que vous pouvez effectuer en comparaison avec un modèle classique, selon l'Ademe.


Moins énergivore, elle est donc plus écologique que les modèles classiques puisqu’elle consomme moins de combustible et rejette aussi moins de CO2. Des points qui ne l’empêche pas de fournir un très bon confort thermique, ainsi que l’eau chaude sanitaire si vous en avez besoin.

Toutefois, cette dernière n’est aujourd’hui plus autorisée dans les constructions neuves, afin de respecter la transition énergétique. De même, elle n’est plus éligible aux aides financières.

Points forts
Points faibles
  • Non-éligible aux aides financières
  • Interdite en construction neuve
  • Nécessite un aménagement du conduit d’évacuation


Ainsi, le principe de fonctionnement de la chaudière à condensation, en récupérant la chaleur des fumées de combustion, lui permet d’optimiser la montée en température de l’eau du circuit de chauffage. Celle-ci vous permet donc d’effectuer des économies sur vos factures d’énergie, tout en bénéficiant d’un confort de chauffe optimal. Ce dernier peut, d’ailleurs, être amélioré grâce à l’installation d’un thermostat d’ambiance !



Remplacez facilement votre chaudière avec IZI by EDF !

Un chargé d’étude dédié vous accompagne depuis l'élaboration du devis jusqu’à la réalisation de vos travaux par un artisan local Professionnel du Gaz.

Demander un devis
À lire également
IZI et vous
Vous ne trouvez pas l'information que vous recherchez ? Posez votre question à nos auteurs afin qu'ils puissent vous apporter la meilleure réponse !
Merci de correspondre avec courtoisie et de ne pas partager de données personnelles pour garantir votre confidentialité.
0 / 500
*Champs requis
Les informations recueillies via ce formulaire sont traitées par le service d’IZI by EDF en charge de la gestion de ces demandes. Votre adresse mail ne sera pas diffusée et ne sert qu’à vous notifier d’une réponse de nos équipes à votre question.
Pour en savoir plus sur la gestion de vos données et vos droits, cliquez-ici.
3 questions
a
arnaud
-
09/06/2024

Est ce qu'une chaudiere megalia cgla24-6h est une chaudière à condensation ? si elle est branchée d'un côté sur plancher chauffant (1er étage) et radiateur bitube acier (2eme étage) peut on dire qu'elle est basse température ? ou que le réseau est basse température? merci

Notre réponse

Bonjour,

La chaudière Mégalia est un modèle basse température, aussi appelée Bas NOx. Attention à ne pas confondre le type d'évacuation des fumées, à savoir condensation ou Bas NOx (autrefois appelé basse température) et le type de réseau de chauffage. Quelque soit le type d'émetteur que vous utilisez, une chaudière à condensation restera à condensation. Par ailleurs, ces modèles sont obligatoires en logement individuel sauf exception. N'hésitez pas à contacter l'un de nos conseillers si vous avez besoin davantage d'informations et d'aide pour trouver le modèle de chaudière adapté.

Cordialement,

O
Oukacha
-
11/12/2023

J'ai chaudieur qu'on courbure de couron ectrique elle veux pu seux mettes on route merci

Notre réponse

Bonjour,

Il se peut qu'une pièce de votre chaudière soit défaillante, nous ne pouvons toutefois pas vous apporter de réponse précise sans voir votre installation. Nous vous recommandons donc de contacter un chauffagiste.

Cordialement,

M
Marie José
-
25/10/2023

Ma chaudière à gaz elm Leblanc AcleisNGLM23-1H est elle une chaudière à condensation ?

Notre réponse

Bonjour,
Ce modèle n'est pas une chaudière à condensation, toutes les chaudières Acléis de chez ELM LE BLANC sont des chaudières de type B1 / Bas Nox, soit à tirage naturel, soit à sortie VMC.
Cordialement
